测试方法：
在监视器显示灰度等级测试图卡，测量监视器上显示的每个灰色块的亮度，并按公式（1）计算每个灰色块的明度，再按公式（2）计算相邻灰色框块的明度差，需满足图卡至少8个相邻灰色块的明度差$\Delta L^*$ ≥ 3。

亮度转明度：

\[ L_i^* = \begin{cases} 116 \times \left( \dfrac{Y_i}{Y_{12}} \right)^{1/3} - 16, & \dfrac{Y_i}{Y_{12}} > 0.008856 \\ 903.3 \times \left( \dfrac{Y_i}{Y_{12}} \right)^{1/3}, & \dfrac{Y_i}{Y_{12}} \leq 0.008856 \end{cases} \tag{1} \]

明度差：$\Delta L^* = L_{i+1}^* - L_i^* \tag{2} $

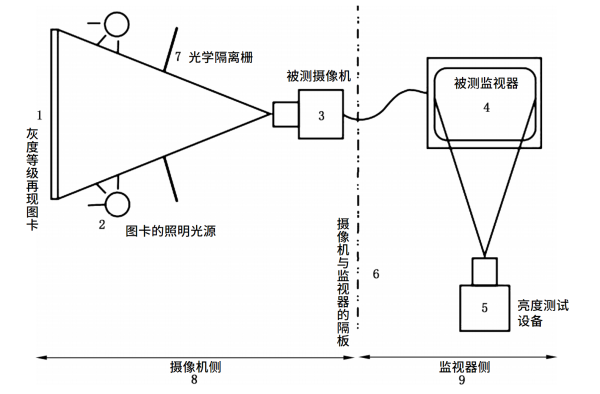

环境搭建：

摄像机侧：
图卡照度为 500 lx ，光源色温 6500 K ± 1500 K

监视器侧： 环境照度应不大于 10 lx

设备推荐：

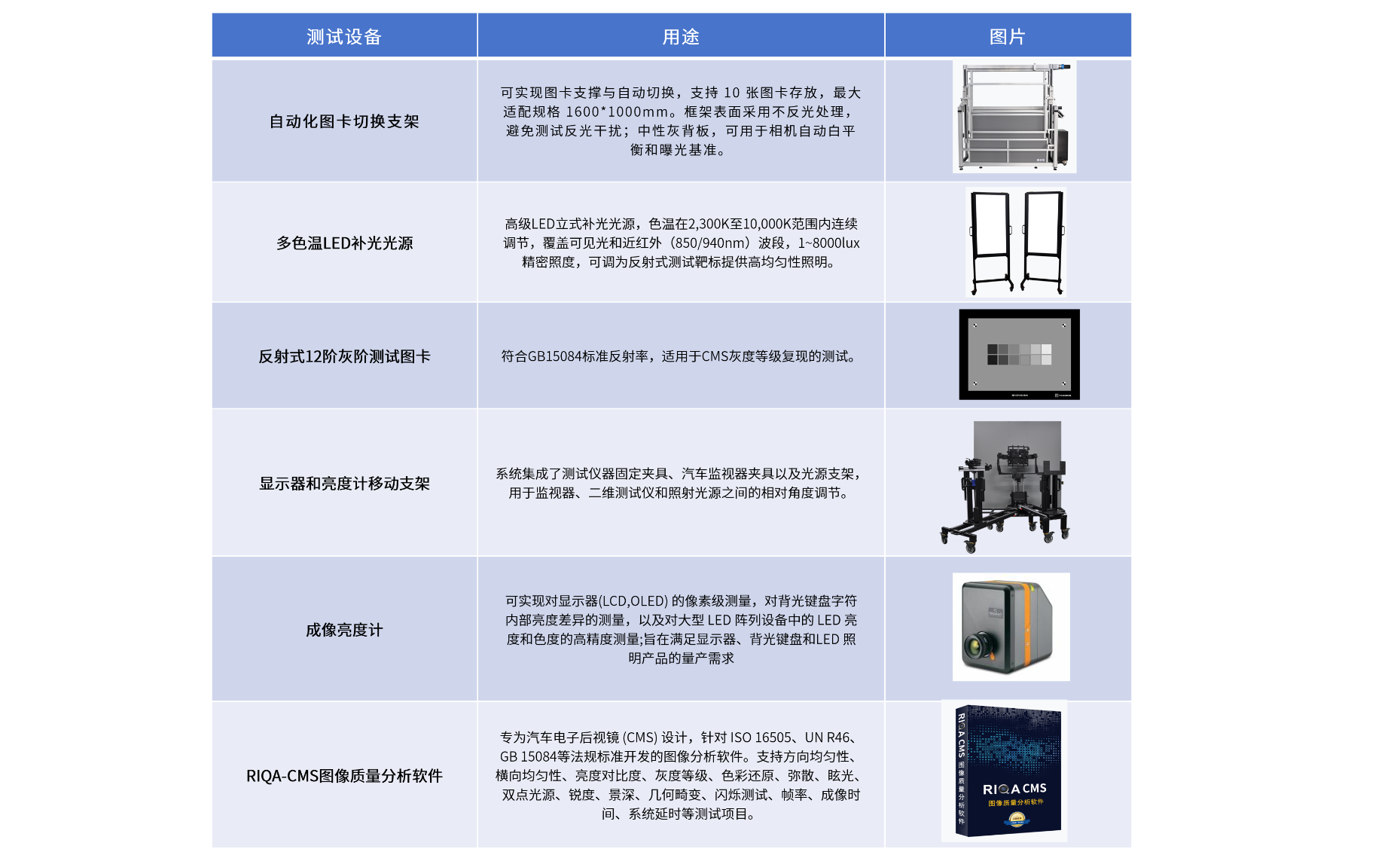

自动化图卡切换支架测试系统、多色温LED补光光源(可见光和近红外)、 反射式12阶灰阶测试图卡、 二维成像亮度计、RIQA-CMS 图像质量分析软件、显示器和亮度计移动支架

测试图卡：

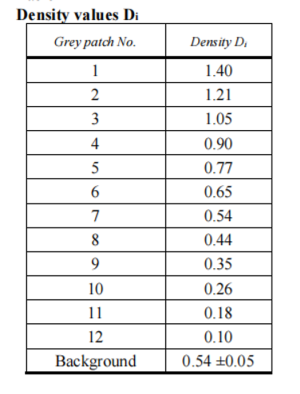

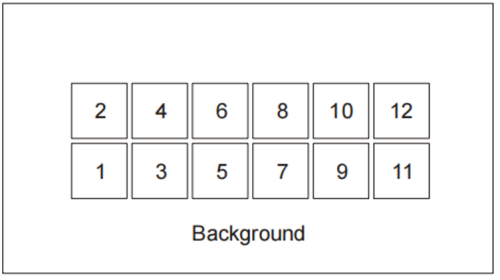

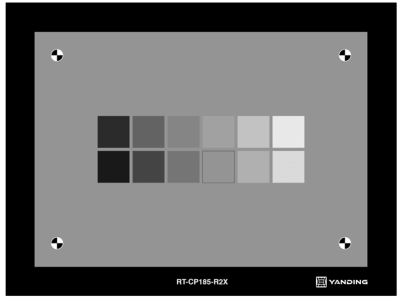

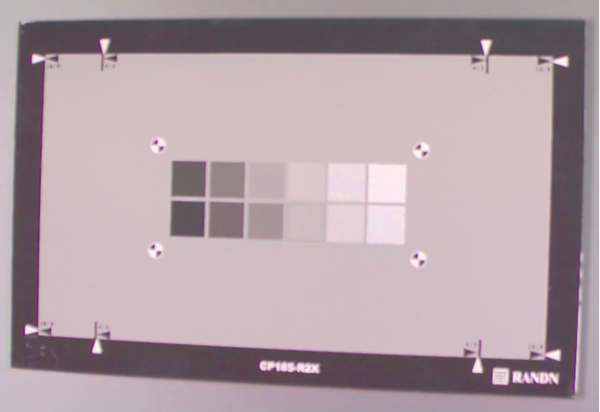

灰度等级再现图卡必须包括12 个不同色调密度的灰色块；密度值Di 必须符合ISO 14524：2009针对低对比度20：1 的定义值。色块背景必须由密度值Di 为0.54±0.05 的中性灰覆盖。可使用具有Lambertian 特性的反射及透射图。

测试步骤：
a) 确保灰度等级图卡灰色色块在监视器定义中心可见；
b) 调整被测摄像机与图卡之间的距离，使被测监视器显示至少50*50像素的图卡色块（对于Ⅳ类CMS，图卡色块显示像素可减少）；
c) 调整摄像机侧光源色温为 6500 K ± 1500 K，图卡上的照度为 500 lx ；监视器侧环境照度应低于 10lx；
d) 使用亮度测试设备（成像亮度计）垂直于监视器并拍摄测试样张；
e) 使用RIQA-CMS图像质量分析软件分析测试样张，得到相邻灰色块的明度差数据，可区分灰阶数大于等于8则符合标准（GB 15084）要求。

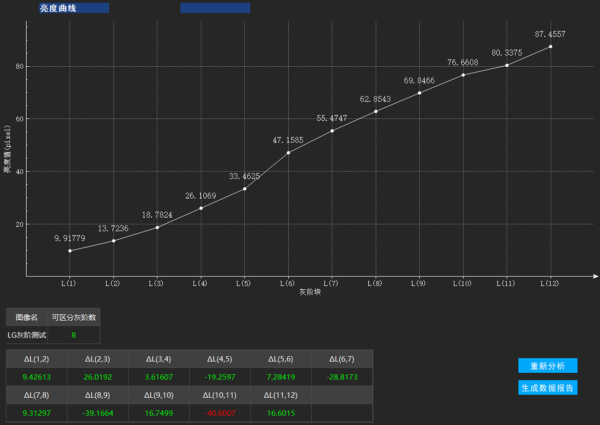

RIQA显示了第1到第12块的明度变化曲线和相邻灰阶块之间的明度差及可区分灰阶数具体数据。
