一、定义
CMS （Camera Monitor System，摄像头监控系统）行业称为电子后视镜，是用摄像头+监视器的组合来取代传统的光学后视镜，显示模式为外部摄像头采集图像，处理后显示在舱内显示屏内，同时可以集成类似盲区预警、障碍物提示等功能。

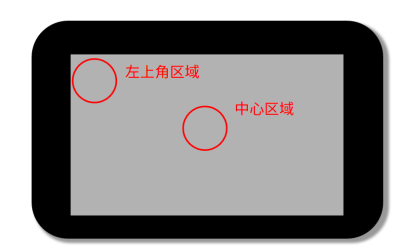

CMS横向均匀性指在同一观看方向下CMS监视器不同区域的亮度一致性，亮度不一致易出现图像中心亮四周暗的暗角现象。通过测量其单一视角下全屏观感在合理范围内，确保驾驶员正面观看时监视器时无暗角，不影响路况判断。

其不均匀性主要源于两方面：
- 成像端因素：成像时 sensor 中心照度高于边缘，导致呈现成像中心与四周亮度不一致现象。
- 显示端因素：监视器的发光单元、面板结构、工艺等因素导致。

二、测试方法
在监视器上显示70%灰度等级图像，成像亮度计垂直于监视器，成像稳定后使用成像亮度计拍摄监视器屏幕，在设计观看方向上测量监视器的九点位的亮度分布，通过法规标准（ISO 16505 \ GB 15084 \ UN ECE R46）的公式（见公式1）计算亮度偏差，判断是否在标准范围内（小于35%）。
监视器亮度横向均匀性应满足要求：
$$\frac{\max\left\{ \left( L_{j/\text{white}}(\Theta, \Phi) \right) \right\} - \min\left\{ \left( L_{j/\text{white}}(\Theta, \Phi) \right) \right\}}{\max\left\{ \left( L_{j/\text{white}}(\Theta, \Phi) \right) \right\}} < 35\%\tag{1}$$

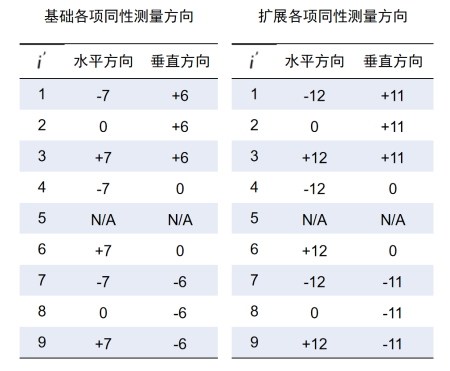

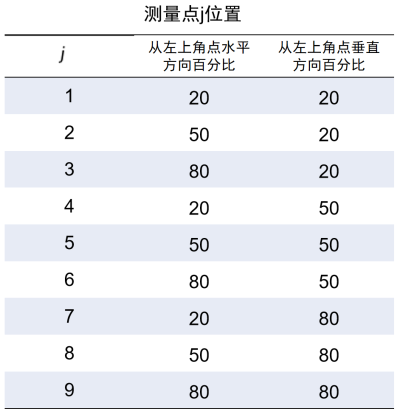

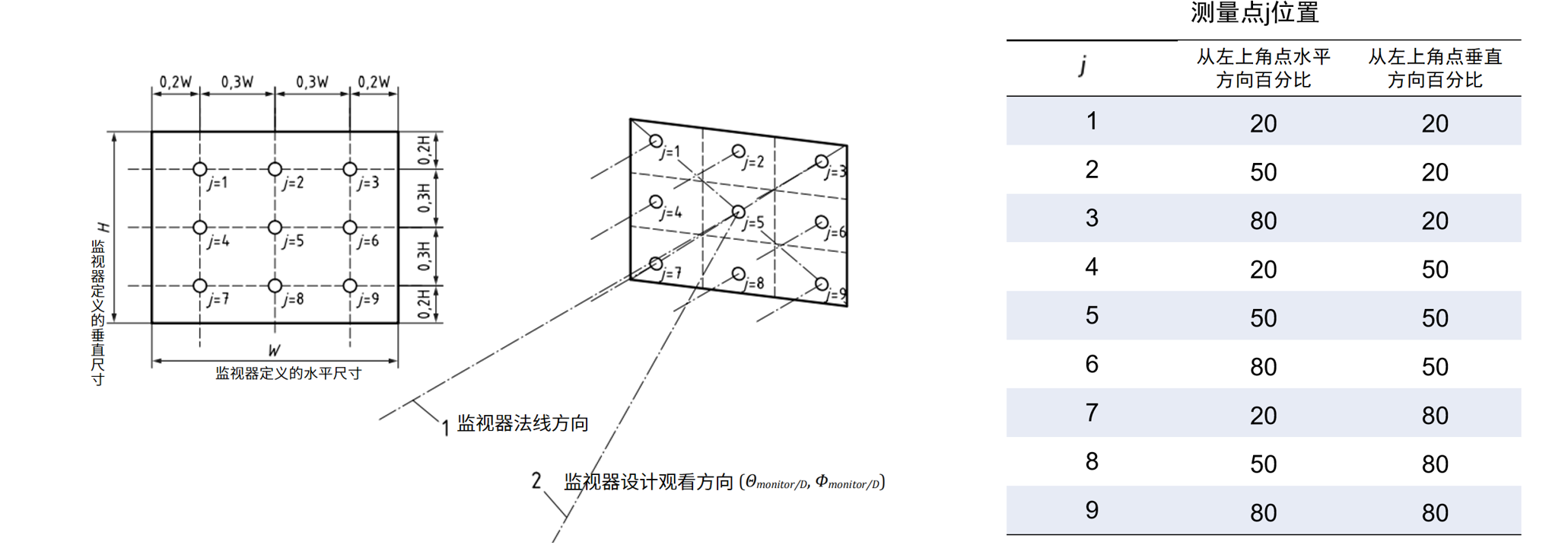

9个测量点的位置和方向如下：
监视器的亮度需在与显示器垂直的方向测量，监视器设计观看方向为$(\Theta_{\text{monitor}}, \Phi_{\text{monitor}}) = (0^\circ, 0^\circ)$

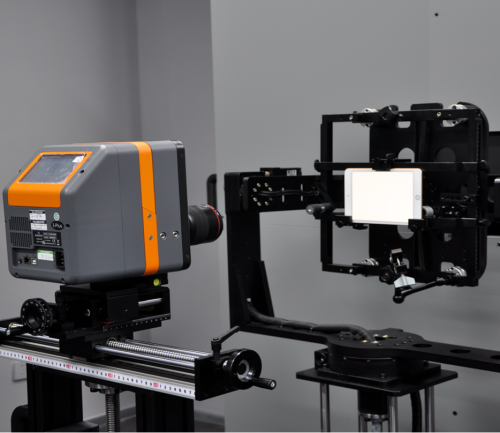

环境搭建：
摄像头端：标准无具体要求，切换图卡为70%灰卡，推荐光源色温6500K±1500K，800±80lx（屏幕自显则不需要换卡、补光）；
显示端：标准照度无要求，推荐低于10lx的暗环境，成像亮度计正对监视器屏幕。

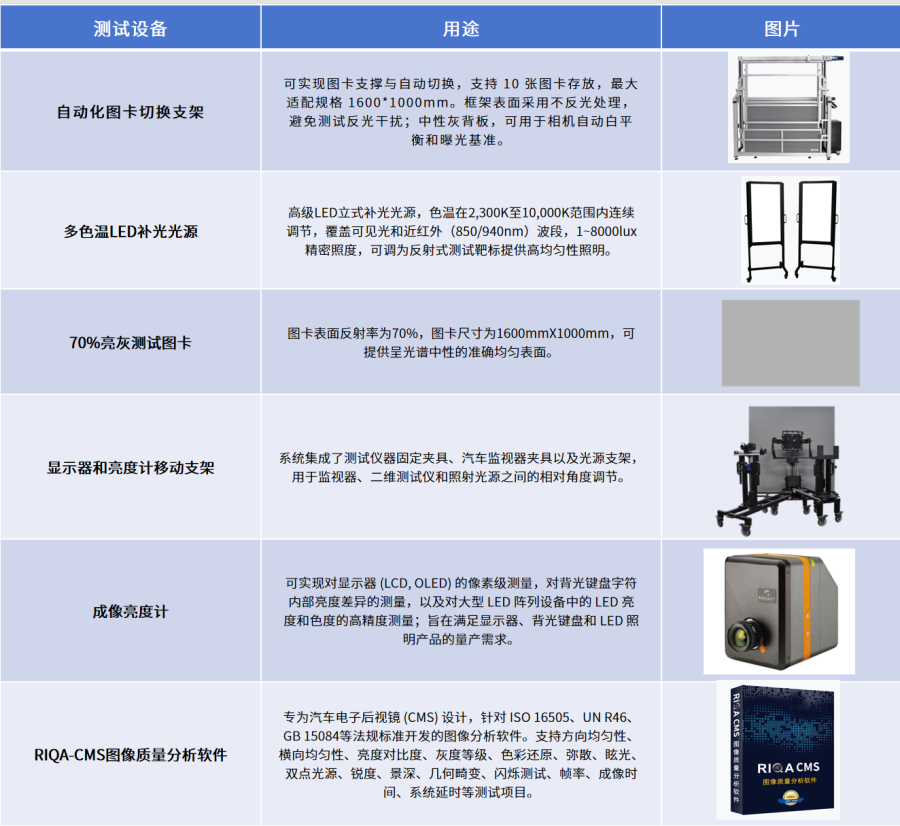

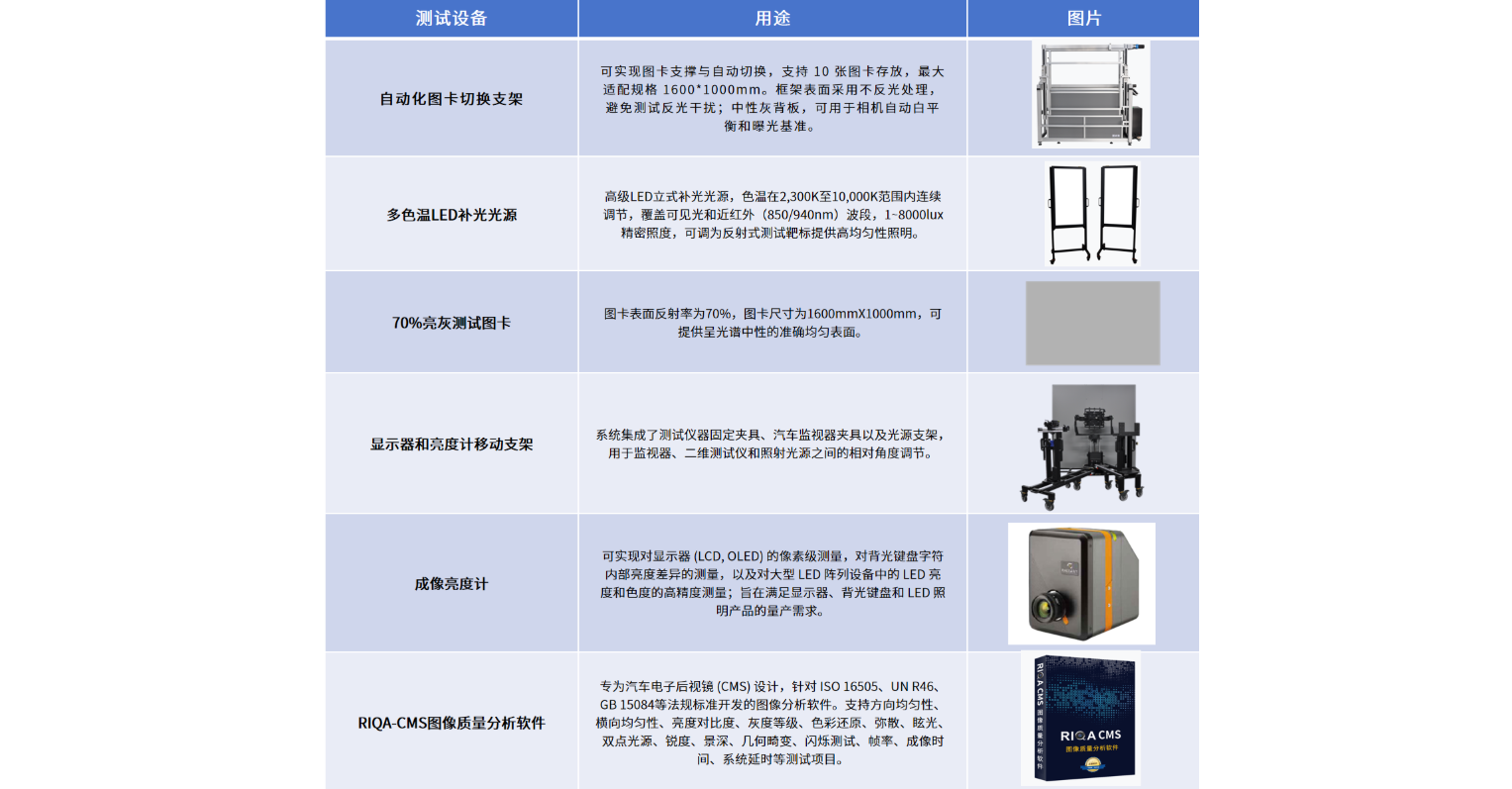

设备推荐：
自动化图卡切换支架测试系统、多色温LED补光光源(可见光和近红外)、70%亮灰测试图卡、二维成像亮度计、RIQA-CMS 图像质量分析软件、显示器和亮度计移动支架 结果分析：

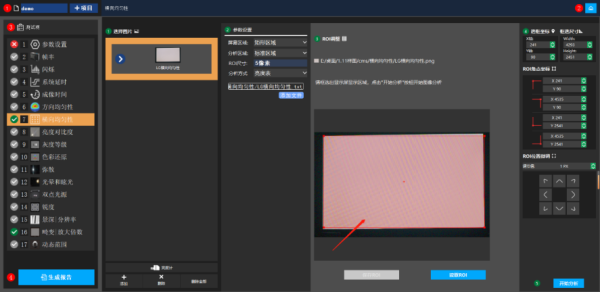

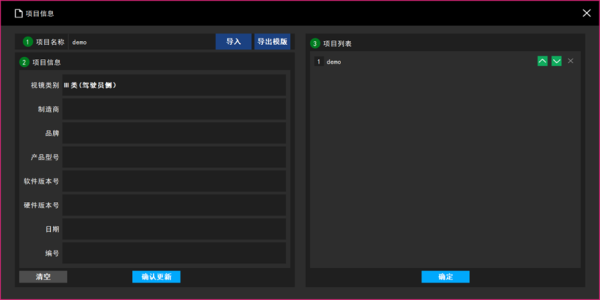

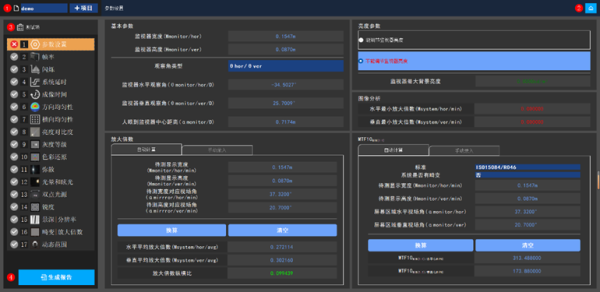

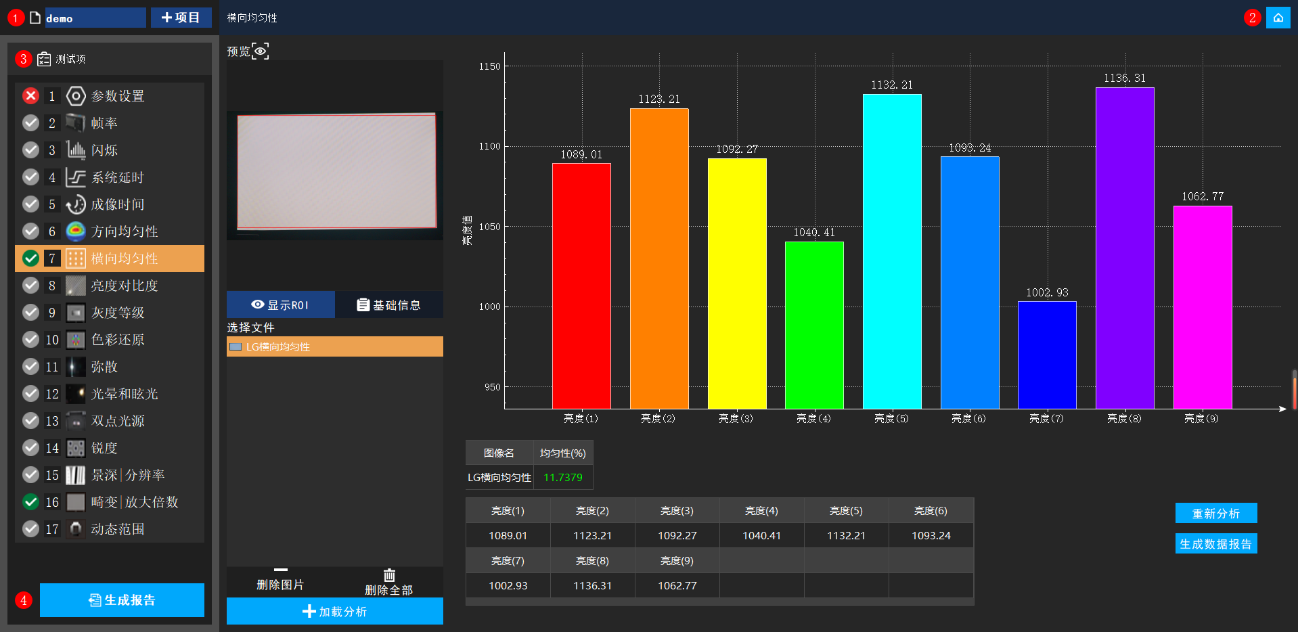

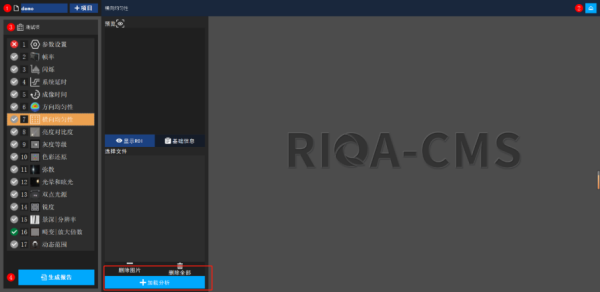

使用RIQA-CMS 图像质量分析软件分析横向均匀性的指标参数数值。 指标数值绿色则符合法规标准要求。
