几何畸变&最小放大倍数
如何测试？
依据标准：
GB 15084-2022 \ ISO 16505:2019 \ UN ECE R46
指标：
畸变率<20%；
放大倍数：I类>0.31 、II类（驾驶员侧）>0.26、III类（驾驶员侧）>0.29、IV类（驾驶员侧）>0.054、II类（乘客侧）>0.13、III类（乘客侧）>0.19、IV类（乘客侧）>0.016
测试设备
CMS测试支架、六轴程控移动系统、图卡切换支架、补光光源、棋盘格测试卡、待测设备（屏幕+模组）、二维成像亮度计（普通镜头）、激光测距仪或卷尺、拍摄软件：TtueTest
摄像头侧：
补光光源、棋盘格测试卡
显示屏侧：
二维成像亮度计
测试流程
1.环境搭建
摄像头侧：光源色温6500K±1500K，800±80lx。
显示器侧：低于10lx的暗环境，成像亮度计正对屏幕。
2.样张拍摄
摄像头侧：
a.将图卡切换到棋盘格； b.打开图卡补光光源，调整光源亮度，使图卡上照度为800lx，色温为6500K； c.调整摄像头，使摄像头光轴垂直于图卡； d.调整摄像头与图卡的距离，使方格充满显示器画面且对称； e.使用激光测距仪或卷尺测量调整后摄像头与图卡的距离。
屏幕侧：
a.拍摄镜头垂直于显示器； b.关闭其它光源，使显示器侧环境亮度低于10lx； c.使用二维成像计拍摄图片。
3.RIQA分析

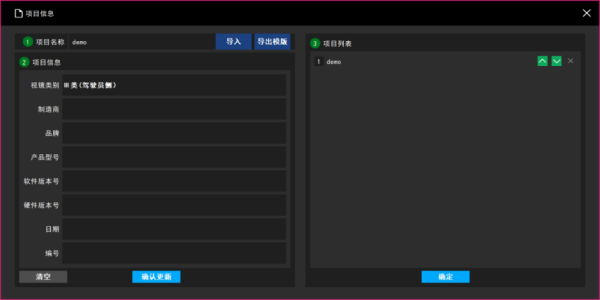

a.打开RIQA软件，找到标准/方案，选择对应的模块(RIQA-CMS)，新建项目名称或打开已有项目。

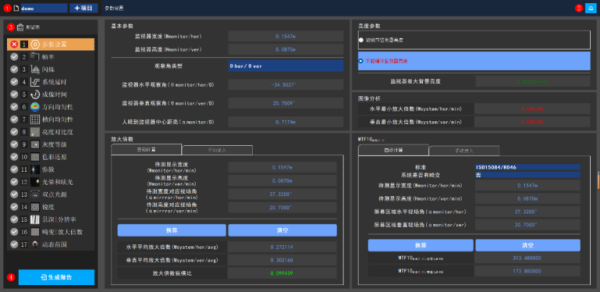

b.点击“参数设置”，基本参数设置、MTF、CMS放大倍数按照设备信息填写进行换算。
c.点击“16 畸变/放大倍数”添加要检测的图片。

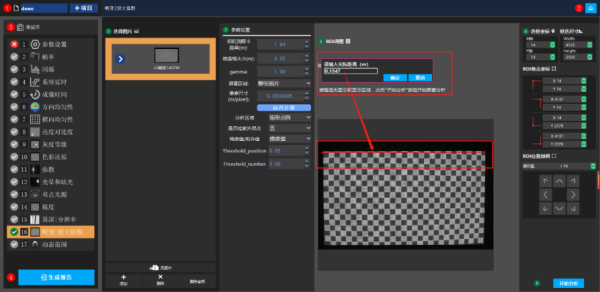

d.分别填写选择“相机到图卡距离、棋盘格大小、像素尺寸、屏幕区域”，“像素尺寸”需要选择“标尺计算”，输入“显示器画面的实际距离”，点击图片中显示器画面的两面端点(即显示器宽度）。

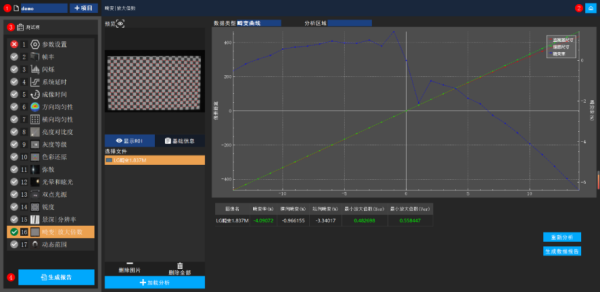

e.点击“开始分析”进行检测并得出结果。
