CMS测试前
CMS测试前需确认提供设备信息及功能，相关参数如下：
1.视镜类别
必须说明该产品视镜类别（I、II、III、IV、V、VI、VII）以及为乘客侧还是驾驶员侧产品
2.法规区域信息

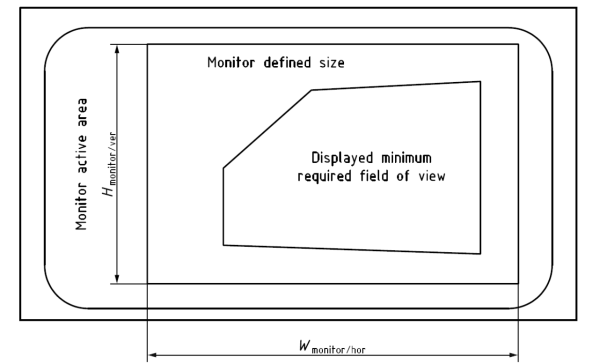

对于给定试镜类别，法规指定了该类别视镜所必须覆盖的最小视野区域（GB15084-2022 6.5 视野要求），厂商应定义一区域(Monitor defined size），该区域应能覆盖显示法定视野（即满足视野测试要求），对于该区域应说明：
a.该区域在屏幕中的位置并标识出该区域
b.长宽信息
c.相对于此区域的摄像头水平视场角及摄像头垂直视场角（上两项提供后该项可于实验室测得）
否则将采用屏幕区域测试
记录信息如下：
定义区域水平高度Wmonitor/hor(单位：m)
定义区域垂直高度Hmonitor/ver(单位：m)
相机对应于定义区域的水平视场角αmonitor/hor(单位：m)
相机对应于定义区域的垂直视场角αmonitor/ver(单位：m)
 |

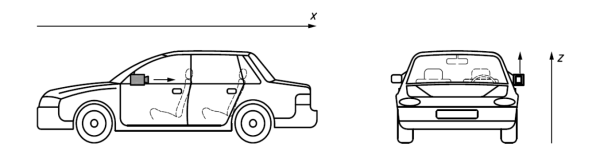

| CMS摄像头参考方向 |
|---|

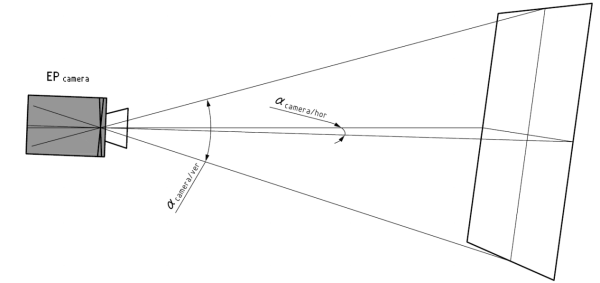

| CMS摄像头视场 |
|---|
其中，水平视场角αmonitor/hor指对处于参考方向的摄像机，投影到 x—y 平面的视野中最左边和最右边光线之间的角度；相机垂直视场角αmonitor/ver指处于参考方向的摄像机，投影到 x—z 平面的视场最上面和最下面光线之间的角度。
3.眼点信息
必须提供眼点与法规区域中心：距离信息以及空间位置关系信息(ISO 16505-2019:3.4.2 monitor cordinate system)，否则相关项无法测试，所需信息如下：
显示器设计水平观察角θmonitor/hor/D(单位：°)
显示器设计垂直观察角θmonitor/ver/D(单位：°)
人眼到显示器中心设计距离amonitor/D(单位：m)

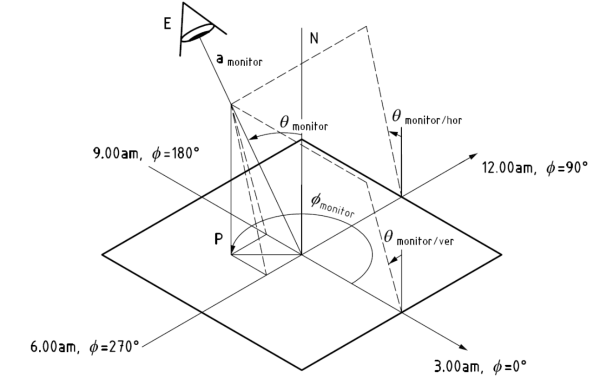

| cms显示器球坐标系 |
|---|
或提供如下等价信息
显示器设计观察倾角θmonitor/D(单位：°)
显示器设计垂直观察角φmonitor/D(单位：°)
人眼到显示器中心设计距离amonitor/D(单位：m)
 |

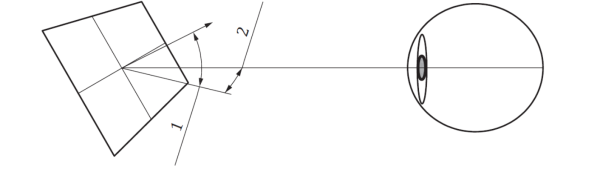

| 水平观察角垂直观察角透视图 |
|---|
其中，1为θmonitor/ver；2为θmonitor/hor。
4.屏幕显示画面
屏幕需能够自显：
a.70%灰图，否则相关项目将以拍摄图测试
b.黑切换白（0到255）以及白切黑（255到0）程序或动画，否则成像时间无法测试
5.屏幕亮度调节
必须提供亮度调节功能说明（手动及手动调节方式或自动），否者将影响对比度测试
