一、色彩还原的定义
色彩还原指的是彩色胶片通过拍摄和洗印加工，使彩色摄影画面的色彩大体上和原物体一致。而在数码相机上指的是通过数据加工和计算还原摄影画面色彩的能力。
二、色彩还原影响因素
通常影响色彩还原的因素有饱和度、色差、白平衡等。

白平衡

白平衡的基本概念是指在任意光源下，将白色物体还原成白色。数码相机的白平衡就是针对对应颜色进行补偿来使被拍摄的白色物体还原成白色，进而使其他颜色一同还原的一种图像处理。而色温则是直接影响到白平衡的关键因素，不同色温的光源构成能够造成不一样的白平衡补偿计算，所以白平衡也是色彩还原中及其重要的一步操作。

色温

将物体加热到不同的温度时，它的辐射产生变化，表现出与之对应的不同的颜色。于是颜色与温度之间就有了联系。光源发射的光的颜色与黑体在某一温度下辐射的颜色相同时，可以用黑体的温度来代表该光源的色温，单位是K。黑体是物理学家理想中的物体，不会反射和投射却能吸收所有外来的电磁辐射，例如太阳。随色温的升高，光的颜色也从红-黄-白-蓝白开始变化。

饱和度

饱和度指的是颜色的鲜艳程度，也被称作纯度。饱和度越高，颜色越鲜艳，饱和度越低，颜色越淡直至呈现为灰色。

色差

色差，也被称作“色边”或“紫边”，是一种常见的光学问题。是由于透镜不能将所有波长的颜色聚焦到同一焦平面时，就会出现色差现象，这就是纵向色差。

如果透镜将不同波长的颜色聚焦在同一焦平面的不同位置时，也会出现色差现象，这就是横向色差。

三、色彩还原测试
3.1测试设备
色彩还原测试将用的测试设备有立式LS-CCXL-2S06-IR立式多色温补光光源和CP150-R2X 色彩测试图卡。

3.2环境搭建
将图卡支架上的图卡切换为CP150-R2X 色彩测试图卡，在暗环境下进行，根据测试需求调整立式多色温补光光源的位置、方向、色温及照度。使用照度计测量确定图卡表面照度是所需照度。

3.3样张拍摄
夹具固定模组，根据模组FOV选择合适的拍摄距离，拍摄光源色温分别在6500K、4000K、2800K下图卡表面照度分别为800lux、200lux、25lux的测试样张。

3.4RIQA分析

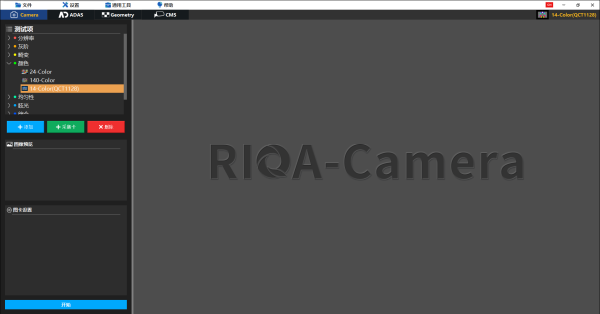

(1) 打开RIQA软件，选择对应的模块，选择对应的图卡类型。

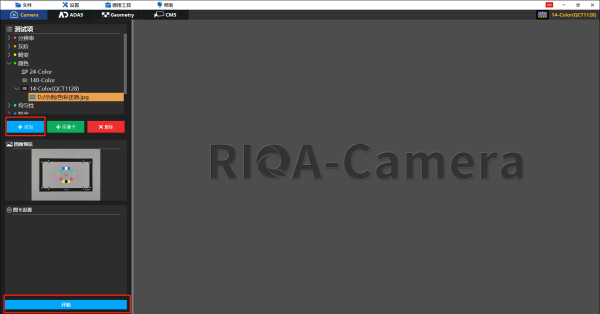

(2) 点击“添加+”按钮导入要检测的图片，右击图片可放大查看添加的图片，点击“开始”按钮开始检测。

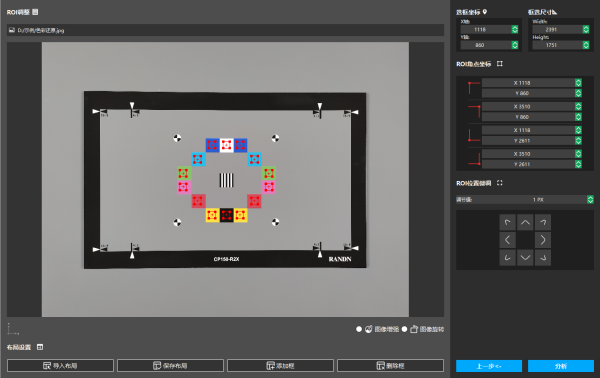

(3) 出现“ROI调整”界面，出现默认的ROI区域。可调整ROI框选需要检测的色块。点击“下一步”按钮。

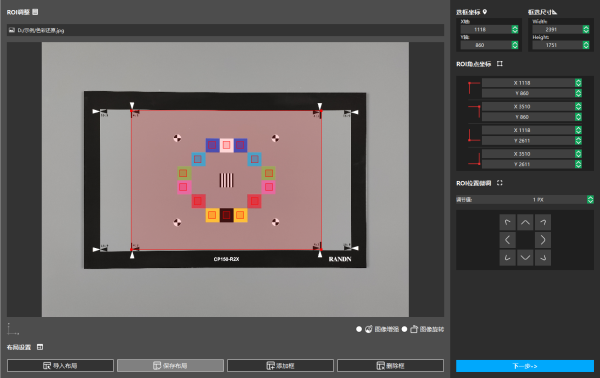

(4) 可以微调各个ROI框选位置，调整完ROI框选区，点击“分析”按钮。

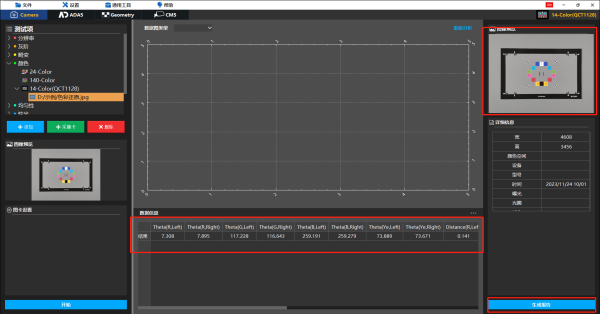

(5) 软件中间靠下区域展示所拍摄色卡图片的检测结果，分别是各个色块与白色块在色彩空间的色度角与欧几里得距离。右击右上角可查看ROI区域的命名顺序。点击“生成报告”按钮。

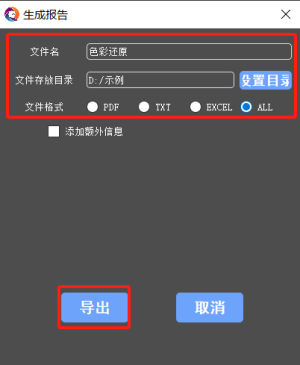

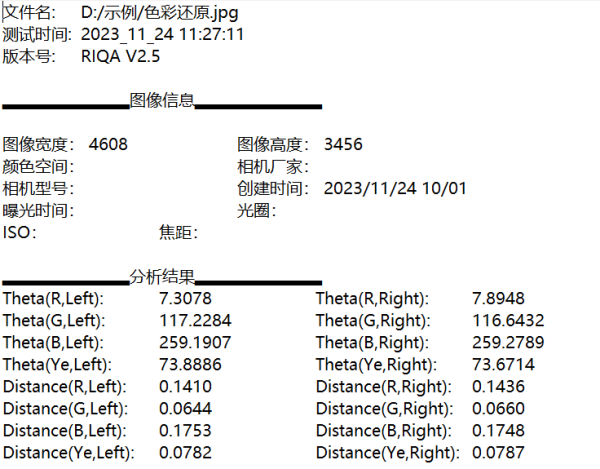

(6) 跳转生成报告界面，需要选择输出文件的格式，输入文件名和文件地址，点击“导出”按钮。报告成功生成后提示报告生成成功。

3.5结果解读

根据QC/T 11128标准要求车载相机色彩还原测试各色块与白色块的实测色度误差的欧几里得距离应不小于0.02。其色调角应满足以下要求：a）红色块的坐标应在（0°，44.8°）或（332.2°，360°）范围内； b）绿色块的坐标应在（96.6°，179.9°）范围内； c）蓝色块的坐标应在（209.9°，302.2°）范围内； d）黄色块的坐标应在（44.8°，96.6°）范围内。
