一、灰阶的概念

所谓灰阶，就是将最亮和最暗之间的亮度变化划分为不同的层级，通常可粗略划分成七级，即白、灰白、浅灰、灰、深灰、浅黑、黑，每一级表示一个亮度变化，在很大程度上体现了图像在不同的亮度下的分辨能力。能分辨出来的阶数越多，分辨能力也就越好，所能呈现出的画面效果也就越细腻。

二、灰阶测试

灰阶测试就是搭建一个由白到黑过度的场景，然后用摄像设备记录此场景从白到黑过渡的图片。拍摄的图片中显示出来的灰阶层次越分明，摄像设备的灰阶响应能力就越优秀。通俗来说，灰阶测试就是看相邻块之间的亮度差。一般认为符合标准的亮度差个数越多灰阶层次就越分明。

2.1测试设备：
TC-RQ-14 反射式灰阶卡、模组、图像采集卡、图卡支架、升降桌、夹具、补光灯、采图软件、RIQA、照度计；

2.2测试流程：
1.环境搭建
(1) 将TC-RQ-14 反射式灰阶卡贴在图卡支架上，在暗环境下进行，根据测试需求调整立式多色温补光光源的位置、方向、色温及照度；
(2) 使用照度计测量图卡上下左右以及中心的照度，使其达到所需照度；
2.样张采集
用夹具固定模组，根据模组FOV选择合适的拍摄距离，使用YanDing Capture抓取样张；
3.RIQA分析

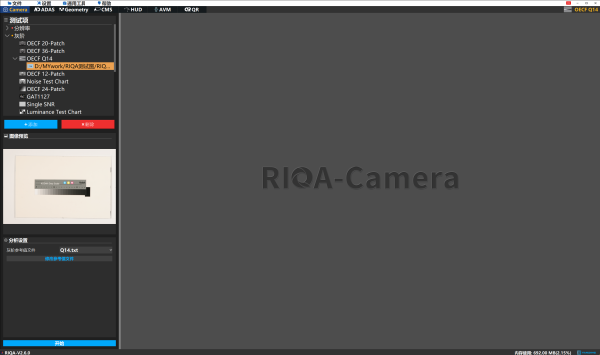

(1) 打开RIQA软件，点击“灰阶”模块中的“OECF Q14”，点击“添加”，添加需要分析的图片。

(2) 选中图片，点击“开始”，框选大概的分析区域。

(3)点击“下一步”， 精确框选分析区域。

(4)点击“分析”后点击“生成报告”，输入报告的名称、存放路径以及报告类型，点击“导出”就可以在此路径下查看报告。

4.结果分析： 打开后缀为.csv的文件，在灰阶块像素值下面的数据中找到pix_Y那一列。

通常，我们看的是这一列前后两个的相邻灰阶块差值>8的个数。
