ISO 18844：杂光测试
概述
ISO 18844:2017标准规定了数字相机杂光(Flare)的测量方法。
使用标准：
ISO 18844:2017
Photography — Digital cameras — Image flare measurement
技术委员会：
ISO/TC 42 Photography
原理
摄影领域的相机杂光测量标准为 ISO 18844:2017。其核心逻辑是是在均匀照明或均匀发光的白色背景上，设置多个低反射/低透射的圆形黑色区域（即高密度光阱（黑点）的对角线阵列，见下图）。通过计算图像中黑色区域与白色背景的亮度比值，即杂光指数F，来定量评估杂光的严重程度。F值越小，杂光对像质的影响越小。
杂光指数F计算公式：
$$F=\frac{S_{Black}}{S_{White}}\times 100\%$$ 其中，$S_{Black}$ 表示黑色区域亮度均值；$S_{White}$ 表示黑色区域周围4个白色区域亮度均值。
如何测量？
环境搭建
测试图卡可以是反射式和透射式的，其环境设置分别如下：
 |  |
| 反射式图卡环境设置 | 透射式图卡环境设置 |
测试条件：
- 反射式测试图卡：图卡表面照度为1000 lx～2000 lx ；
- 透射式测试灯箱：面源亮度为 318 cd/m²～637 cd/m²；
- 照度均匀性：各测量点的照度偏差不得超过 5%，需满足：$\frac{|E_\mathrm{max}-E_\mathrm{avg}|}{E_\mathrm{avg}}<0.05,\quad \frac{|E_\mathrm{min}-E_\mathrm{avg}|}{E_\mathrm{avg}}<0.05$；
- 光源色温：采用CIE平均昼光光源，相关色温$\mathrm{CCT}=5700\ \mathrm{K}\pm1000\ \mathrm{K}$；
- 注意事项：测试时需屏蔽测试卡外围环境杂光，防止杂光指数测试结果偏大；相机选用低感光度拍摄，减小图像噪声对测量数据的影响。
测试靶标

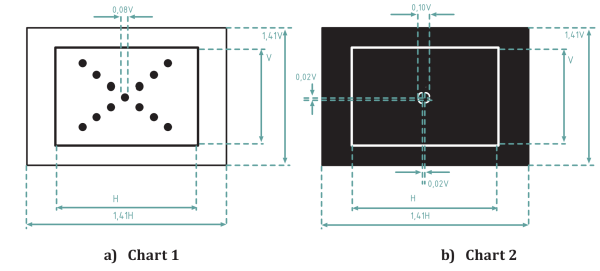

测试靶标分为单点测量、多点测量两类结构，有靶标 1（白底黑区板）与靶标 2（黑底白框板）两种可互换使用，要求图卡的横向、纵向整体尺寸需超出相机有效成像视场（41±2）%。
- 靶标 1（白底黑区板）（见下图a)）：采用白色基材，以线宽为视场竖边尺寸1/500的黑框圈定$H×V$有效视场，框内黑点总面积不大于框内面积5%，多点款黑点对角排布，单点款中心设置$H/10×V/10$黑块。
- 靶标 2（黑底白框板）（见下图b)）：采用黑色基材，外围白框线宽同样为视场竖边尺寸1/500并圈定$H×V$有效视场，板面中心布设一圈闭合环绕白线，白线线宽、白线到板面中心间距均为视场竖边尺寸1/100，环线周长与靶标1中心黑块外轮廓周长一致，单点款在白线中心开设$H/10×V/10$中空方孔。
- 光学指标要求：反射式靶标白色区域反射率≥80% 并趋近朗伯漫反射，透射式靶标白色区域透射率≥80%；两款靶标的黑色区域反射参数（反射靶）或透射参数（透射靶）数值统一；黑底靶中心环内黑色区域、白底靶中心黑色区块这两处关键采样黑区不允许出现镜面反射，反射类型靶标可在上述两处区域加装光陷阱消除反射干扰。靶标黑白对比度分为 40:1～3000:1、≥3000:1 两类；需根据实际测试需求选型。
测试设备
（以反射式图卡测量杂光为例）
| 设备名称 | 研鼎多色温LED立式补光光源 | 反射式Flare测试图卡 | RIQA——Camera模块 |
| 测试设备 |  |  |  |
| 设备功能 | 提供均匀、稳定的标准光源 | 杂光测试靶标 | 分析测试样张，计算杂光相关指标 |
（以透射式图卡测量杂光为例）
| 设备名称 | 研鼎TLB系列透射式灯箱 | 透射式Flare测试图卡 | RIQA——Camera模块 |
| 测试设备 |  |  | |
| 设备功能 | 提供均匀、稳定的标准光源 | 杂光测试靶标 | 分析测试样张，计算杂光相关指标 |
结果解读
RIQA是研鼎自研的图像分析软件，其Camera模块支持 ISO 18844:2017 标准的杂光测量，可从17个高密度光阱（黑点）的对角线阵列中计算出 杂光指数F ，客观量化相机的杂光性能。
F值越小，杂光对像质的影响越小；F值越大，说明相机杂光严重。
