ISO 18844：杂光测试
概述
ISO 18844:2017标准规定了数字相机杂光(Flare)的测量方法。
使用标准：
ISO 18844:2017
Photography — Digital cameras — Image flare measurement
技术委员会：
原理
摄影领域的相机杂光测量标准为 ISO 18844:2017。其核心逻辑是是在均匀照明或均匀发光的白色背景上，设置多个低反射/低透射的圆形黑色区域（即高密度光阱（黑点）的对角线阵列，见下图）。通过计算图像中黑色区域与白色背景的亮度比值，即杂光指数F，来定量评估杂光的严重程度。F值越小，杂光对像质的影响越小。
杂光指数F计算公式：
$$F=\frac{S_{Black}}{S_{White}}\times 100\%$$ 其中，$S_{Black}$ 表示黑色区域亮度均值；$S_{White}$ 表示黑色区域周围4个白色区域亮度均值。
如何测量？
测试设备
（这里以透射式图卡测量杂光为例）
根据 ISO 18844:2017 标准的测试流程和算法，杂光测量将用到的设备为透射式灯箱、Flare 测试图卡（这里使用的是研鼎的CP300-TI透射式Flare测试图卡）和RIQA图像质量分析软件。
| 设备名称 | 研鼎TLB系列透射式灯箱 | CP300-TI透射式Flare测试图卡 | RIQA——Camera模块 |
| 测试设备 |  |  |  |
| 设备功能 | 提供均匀、稳定的标准光源 | 杂光测试靶标 | 分析测试样张，计算杂光相关指标 |
环境搭建
测试图卡可以是反射式和透射式的，其环境设置分别如下：
 |  |

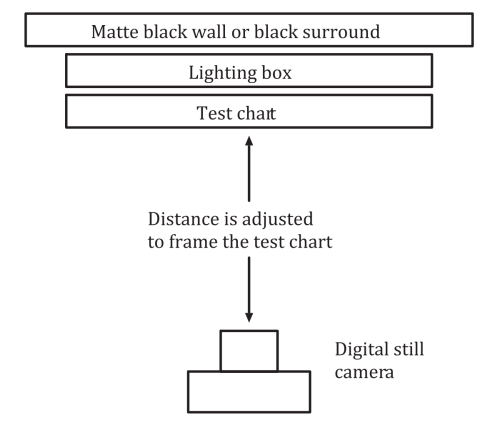

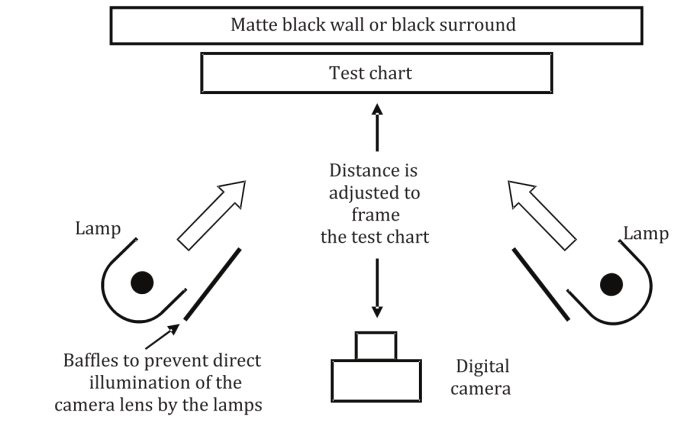

| 反射式图卡环境设置 | 透射式图卡环境设置 |
结果解读

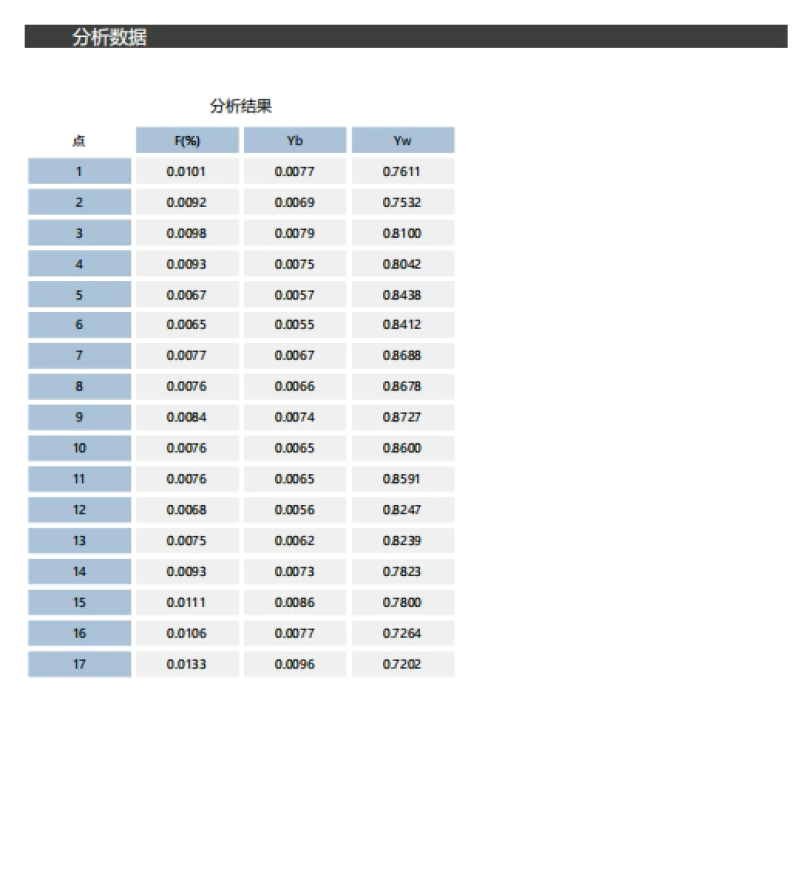

RIQA是研鼎自研的图像分析软件，其Camera模块支持 ISO 18844:2017 标准的杂光测量，可从17个高密度光阱（黑点）的对角线阵列中计算出 杂光指数F ，客观量化相机的杂光性能。
F值越小，杂光对像质的影响越小；F值越大，说明相机杂光严重。
