测距能力

一、前言
测距能力是评价激光雷达探测性能的关键基础指标,直接定义了系统数字化物理世界的有效量程
在自动驾驶、工业机器人及高精度测绘等领域,测距能力不仅决定了系统的安全边界与作业效能,更体现了其在复杂环境下提取微弱信号的探测增益与鲁棒性。对其进行标准化测试,既是验证光电链路性能的物理极值,也是保障产品在实际场景中稳定落地的技术前提。

二、什么是测距能力?
测距能力是指激光雷达在特定工况(如特定的目标反射率、环境光强度、探测概率等)下,能够探测到目标物体并形成有效点云信息的极限距离范围
主要包括最远探测距离(即雷达光学上可探测到目标的理论极限)与最近探测距离(即雷达可稳定探测的最近边界)两项核心指标。在实际应用中,由于硬件计时电路(如 TOF 量程)等限制,系统的有效测距量程往往会小于光学上的最远探测距离,三者共同界定了激光雷达的有效工作区间。

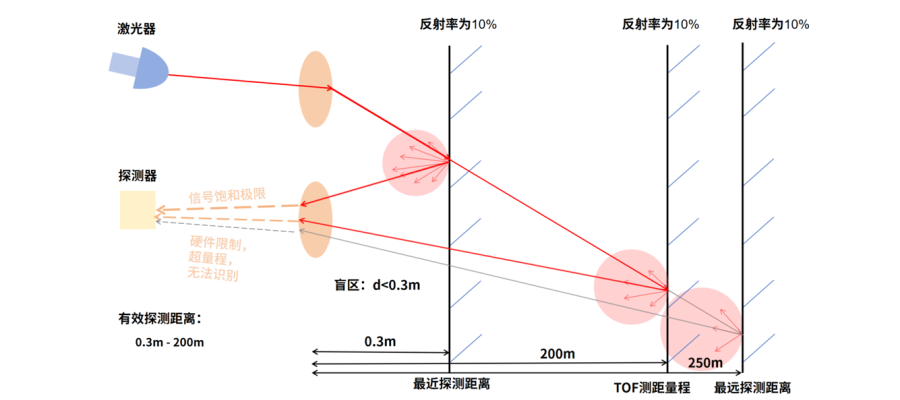

图1:激光雷达 TOF 测距量程示意图

图1 清晰展示了车载激光雷达的有效测距边界。0.3m 为信号饱和盲区,200m 为 TOF 硬件量程上限,250m 为理论光学探测极限。由于标称的最远探测距离(250m)大于 TOF 量程(200m),雷达的实际有效探测范围为 0.3m 至 200m。

三、影响因素
激光雷达的测距能力是一个综合性能指标,受目标特性、环境条件、雷达自身硬件与算法三大类因素共同影响。这些因素并非独立作用,而是相互耦合。
1.目标特性
(1)目标反射率
根据激光雷达功率方程(见下方公式),在硬件($P_t$、 $A_r$)和环境($\alpha$)固定的情况下,目标探测距离$R$与目标反射率的平方根$\sqrt{\rho}$成正比(即$R \propto \sqrt{\rho}$)。 $$P_r = P_t \cdot \frac{A_r}{R^2} \cdot \rho \cdot \eta_{sys} \cdot \exp(-2\alpha R)$$ 符合说明:

  • $P_r$:接收功率。
  • $P_t$:发射峰值功率。
  • $A_r$:接收孔径面积。
  • $R$:目标距离。
  • $\rho$:目标反射率(核心变量)。
  • $\eta_{sys}$:系统光学效率。
  • $\alpha$:大气消光系数(雨雾影响因子)。

(2)目标几何形状与朝向

  • 入射角:激光束与目标表面法线的夹角。角度越大,有效反射面积越小,回波信号越弱(即“角度衰减”),并可能因镜面反射导致信号丢失。
  • 目标大小:远距离小目标(如行人、摩托车)反射的激光点数少,信噪比低,更难被稳定探测和分类。

2. 环境条件
激光雷达的探测性能高度依赖于工作环境。外部光学噪声、大气介质及同频信号均会通过削弱信噪比(SNR),限制系统的有效探测范围与数据可靠性:

  • 背景光干扰: 强背景光(如直射阳光)会引入大量随机光子噪声,淹没微弱的目标回波,导致信噪比下降并大幅缩短有效探测距离。
  • 大气衰减效应: 雨、雾、霾等悬浮粒子会对激光产生散射与吸收,造成信号能量的双向衰减,并诱发虚假回波,导致探测精度与距离明显降低。
  • 同波段相互干扰: 多个同频雷达同时工作时,接收端可能误接收非同步脉冲信号,产生伪点云(Ghost Points)或噪点,严重削弱目标的识别可靠性。

3.雷达自身系统(硬件与算法)

  • 发射系统: 功率直接决定量程上限,但受人眼安全法规约束;波长(905nm/1550nm)通过影响安全功率阈值与大气穿透力,决定了实际有效探测距离。
  • 接收系统: 灵敏度决定微弱回波的捕捉能力,灵敏度越高,远距探测越深;动态范围决定信号线性区间,范围越宽,越能防止近距强目标饱和,确保全量程稳定测距。
  • 光学系统: 接收孔径决定光子收集效率,孔径越大,回波信噪比(SNR)越高,从而直接增强对远距离目标的测距能力。
  • 信号处理与算法: 检测阈值权衡虚警与漏检,定义探测极限;抗干扰算法抑制噪声串扰,保障复杂工况下的测距鲁棒性;ToF精度则决定距离解算精度,确保远距离点云的真实有效。

三、如何测试激光雷达的测距能力?
在自动驾驶场景中,测距能力指特定 POD下的距离,POD(探测概率) 决定了该距离下点云输出的连续性与真实性。以下依据 GB/T 45500-2025 相关规定,详细说明车载激光雷达测距能力的测试条件、操作步骤与结果判定方法。
测试条件
测远能力:

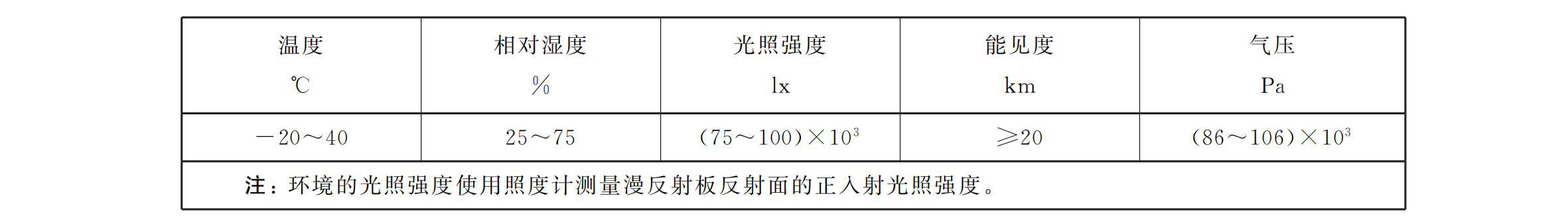

表1:测远能力试验环境条件

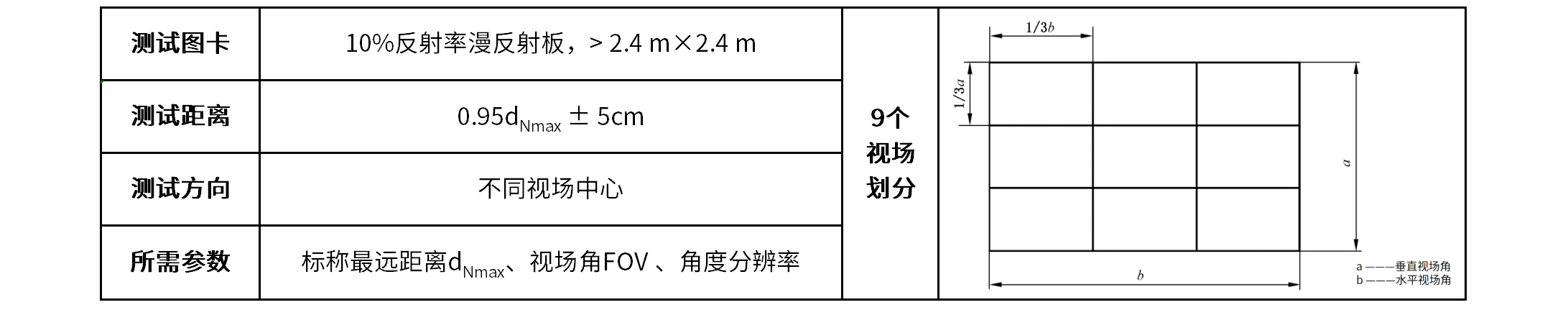

表2:测远能力试验测试条件

测近能力:

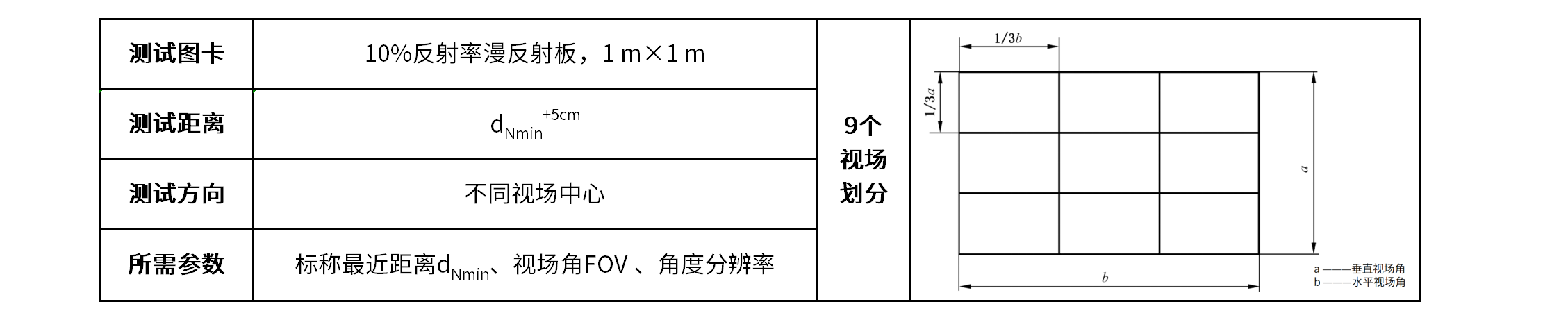

表3:测近能力试验测试条件

试验布置:

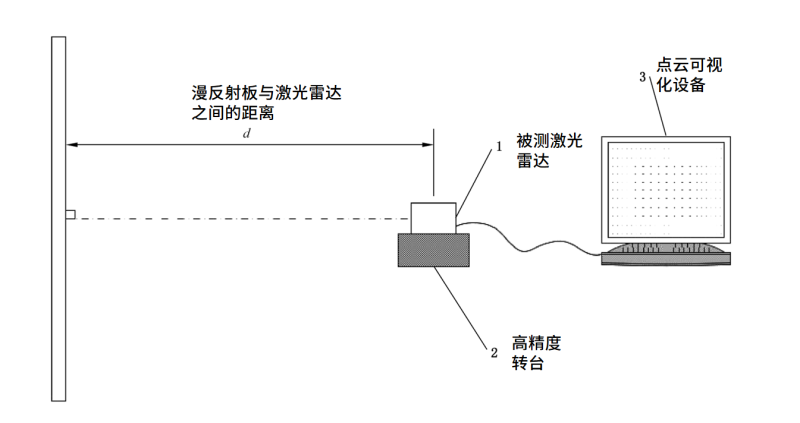

图2:激光雷达测距试验布置

设备推荐:

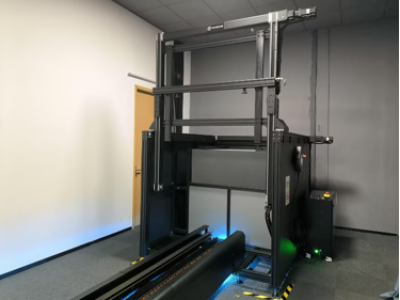

研鼎自主研发的车载激光雷达自动化测试系统,匹配国标 GB/T 45500-2025 规定的测试方法,可全自动完成测距、角度分辨率等多项指标测试项,实现从设备控制、数据采集到报告输出的一站式标准化验证。该系统包含车载激光雷达测距能力测试所需核心设备:

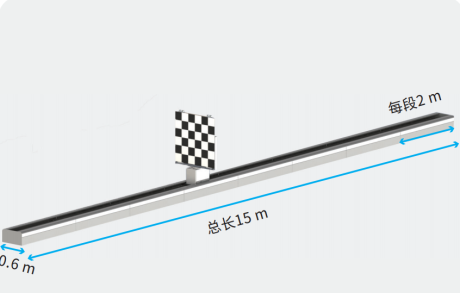

10%漫反射板 自动图卡切换支架 DUT调整机构 移动导轨

操作步骤:
测远能力:
(a)按图2要求搭建测试环境,在高精度转台上安装激光雷达,距其水平测试距离(见表2)处放置10%反射率的漫反射板(尺寸见表2)。
(b)绕测距中心旋转激光雷达,在任一视场区域内正对漫反射板中心,记录不少于100帧点云,并计算该时段内漫反射板上的探测概率POD(有效点/理论点数,有效点数>200)。
(c)激光雷达与漫反射板距离每次增加/缩小1m,重复上述操作和计算,直至得到满足探测概率大于50%的最大距离,再依次测量激光雷达其他视场区域满足探测概率大于50%的最大距离。

测近能力:
(a)按图2要求搭建测试环境,在高精度转台上安装激光雷达,距其水平测试距离(见表3)处放置10%反射率的漫反射板(尺寸见表3)。
(b)绕测距中心旋转激光雷达,在任一视场区域内正对漫反射板的中心,记录不少于100帧点云,计算漫反射板中心±5个分辨率(标称)区域内的探测概率POD(有效点/理论点数,有效点数>200)。
(c)激光雷达与漫反射板距离每次增加/缩小0.1m,重复上述操作和计算,直至得到满足探测概率大于50%的最小距离,再依次测量激光雷达其他视场区域满足探测概率大于50%的最小距离。

结果判定:
激光雷达的最远探测距离不应小于标称值,最近探测距离不应大于标称值,则满足标准要求。
