空间频率单位

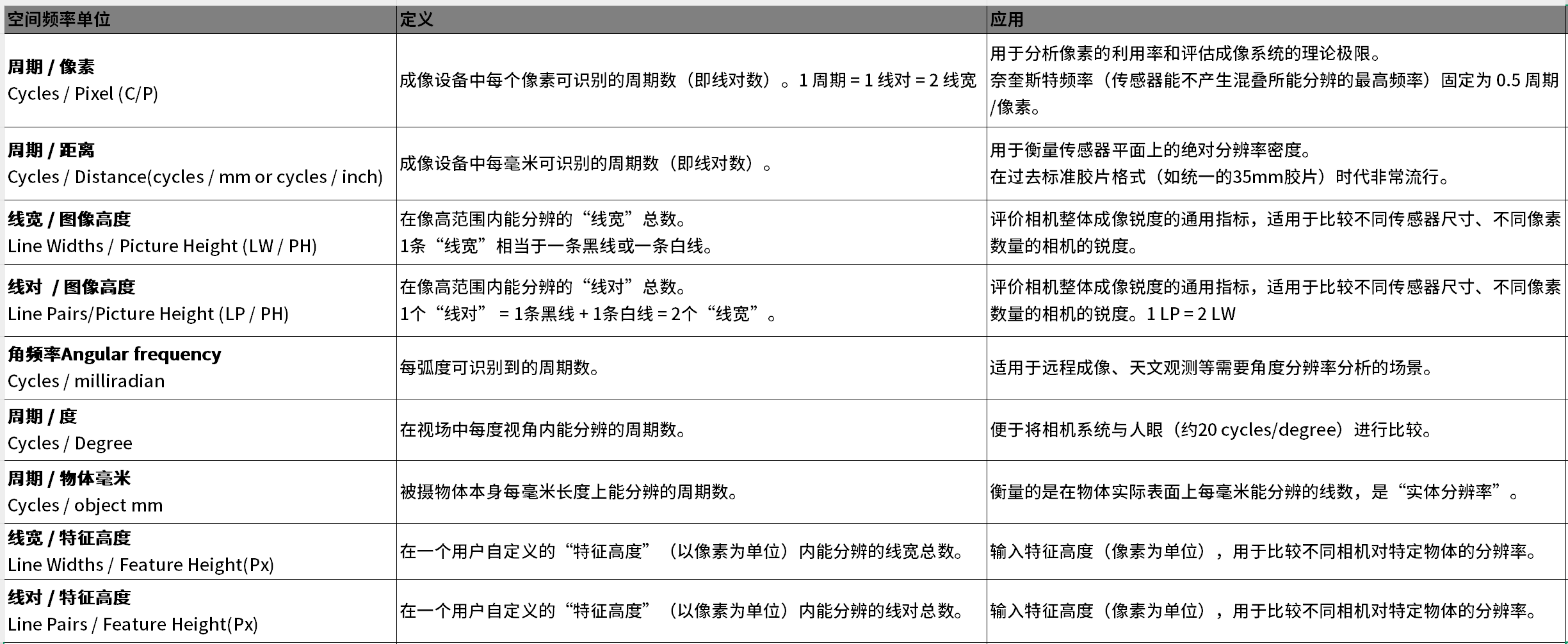

空间频率的单位及应用
换算公式
不同单位间可通过像高、焦距等参数换算，换算公式如下：
| 单位 | 换算公式 |
|---|---|
| 周期/像素Cycles / Pixel (C/P) | |
| 周期/距离Cycles / Distance(cycles / mm or cycles / inch) | $\frac{MTF(C/P)}{\text{pixel pitch}}$ |
| 线宽/图像高度Line Widths / Picture Height (LW / PH) | $2 \times MTF\left(\frac{LP}{PH}\right)$ ； $2 \times MTF\left(\frac{C}{P}\right) \times PH$ |
| 线对/图像高度Line Pairs/Picture Height (LP / PH) | $MTF\left(\frac{LW}{PH}\right)/2$ ；$MTF\left(\frac{C}{P}\right) \times PH$ |
| 角频率Angular frequencyCycles / milliradian | $0.001 \times MTF\left(\frac{\text{cycles}}{\text{mm}}\right) \times FL(\text{mm})$ |
| 周期/度Cycles / Degree | $\frac{\pi}{180} \times MTF\left(\frac{\text{cycles}}{\text{mm}}\right) \times FL(\text{mm})$ |
| 周期/物体毫米Cycles / object mm | $MTF\left(\frac{\text{Cycles}}{\text{Distance}}\right) \times |\text{Magnification}|$ |
| 线宽/特征高度Line Widths / Feature Height(Px) | $2 \times MTF\left(\frac{C}{P}\right) \times \text{Feature Height}$ |
| 线对/特征高度Line Pairs / Feature Height(Px) | $MTF\left(\frac{C}{P}\right) \times \text{Feature Height}$ |
其中，PH = 图像高度（以像素为单位）；FL（mm） = 镜头焦距，单位为 mm；Pixel pitch = 每像素距离 = 1/(pixels per distance)。

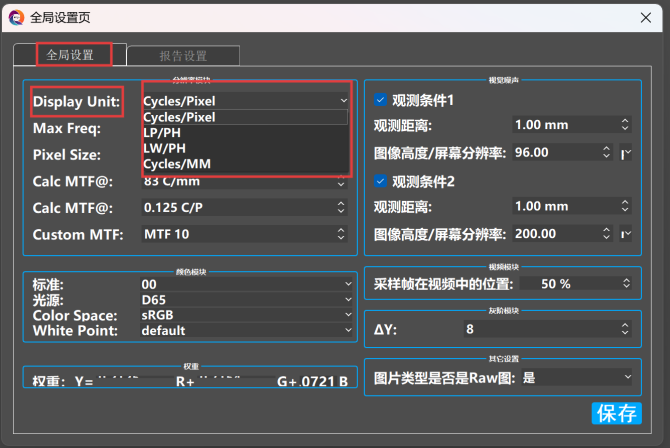

RIQA软件如何修改结果单位？
打开RIQA软件，点击”设置“，选择“全局设置”后，根据需求修改“Display Unit“的单位，即可修改输出结果的单位。
