LED的发光机制
一、LED的定义
LED（Light Emitting Diode，发光二极管）是一种固态半导体器件，核心为PN 结半导体晶片。当电流通过晶片时，N 区电子与 P 区空穴在结区相遇并发生辐射复合，能量以光子形式释放，完成电能到光能的直接转换。其发光颜色由 PN 结材料的带隙宽度决定，可直接发出红、黄、蓝、绿、青、橙、紫、白等多种可见光，具备高效、长寿命、响应快、绿色环保等优势，广泛应用于照明、显示、光通信及智慧城市等场景。
二、能级与能带
半导体的发光机制植根于微观粒子的能量状态分布：

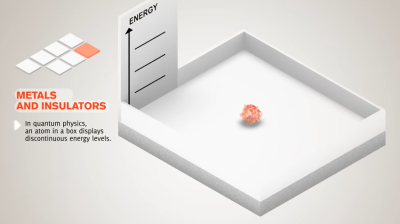

- 离散能级（Discrete Energy Levels）：根据玻尔模型，在孤立原子（如低压气体）中，电子只能在特定的、不连续的轨道上运动，具有确定的离散能级。

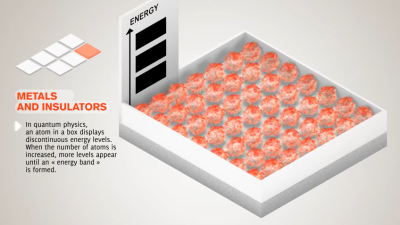

- 能级分裂（Level Splitting）：在固体晶体中，大量原子紧密排列，受泡利不相容原理限制，两个电子无法处于完全相同的量子态。这导致原本孤立的能级发生剧烈分裂，演变为无数极其接近的准连续能级。
 |  |
| 孤立原子的能级是离散的 | 固体的原子紧密排列导致能级分裂形成能带 |
|---|

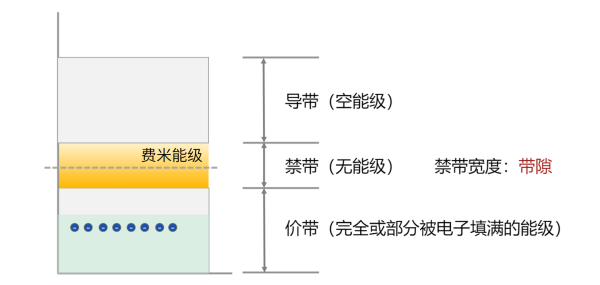

- 能带形成（Energy Bands）：这些分裂后的密集能级最终形成了近似连续的能带：
- * 价带（Valence Band）：电子通常填满的低能区。
- * 导带（Conduction Band）：电子脱离束缚后的高能区，可自由导电。
- * 禁带（Band Gap）：价带顶与导带底之间的能量真空区称为禁带，其能量差即为禁带宽度（带隙）。电子无法在此区域停留，必须获得足够的能量才能跨越禁带实现跃迁；而当电子从导带回落至价带时，释放的光子能量等同于该禁带宽度。
- * 费米能级（Fermi Level）：代表电子在热平衡状态下占据能级的概率。通过掺杂（引入杂质原子），可以人为改变费米能级的位置，从而将本征半导体转化为 N型（费米能级靠近导带）或 P型（费米能级靠近价带）。
三、LED的基本结构

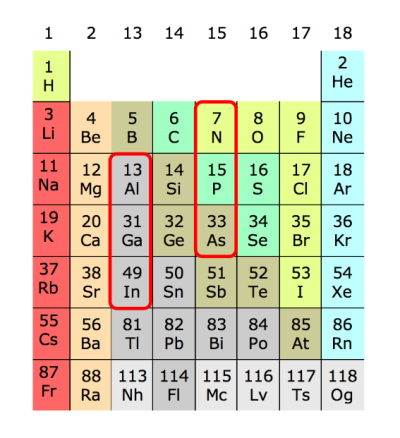

LED 的核心构造是通过对 III-V 族化合物（如 GaN）进行精密掺杂形成的 PN 结：
- N 型半导体层：向本征基材中掺入 IV 族元素（如硅 Si、锗 Ge）取代 III 族原子（如镓 Ga）的位置。由于 IV 族原子多出一个价电子，从而提供一个自由电子。
- P 型半导体层：向基材中掺入 II 族元素（如镁 Mg、铍 Be）取代 III 族原子的位置。由于 II 族原子缺少一个价电子，从而产生一个空穴。
- PN 结与耗尽层：当 P 型（空穴多）与 N 型（电子多）接触时，界面处形成耗尽层，并产生内建电场。耗尽层的存在使平衡状态下载流子无法通过。

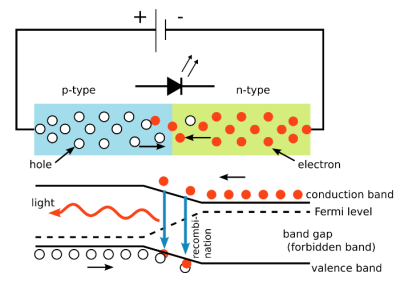

四.、LED的发光原理
LED 的发光过程本质上是电子在电场驱动下发生的非平衡态能级跃迁：
- 载流子提供与注入：掺杂工艺为 N 区和 P 区预先提供了大量的自由电子与空穴。当向 PN 结施加正向电压（P 区接正，N 区接负）时，外部电场削弱内建电场，打破热平衡状态，驱动 N 区电子与 P 区空穴同时向耗尽层（发光区）注入。
- 激发与跃迁（从价带到导带）：在电场注入与热激发的共同作用下，价带中的电子获得能量，跨越禁带跃迁至高能级的导带，成为非平衡载流子。此时，导带中积累了高能量电子，价带中留下了空穴。
- 辐射复合（从导带到价带）：处于高能导带的电子极不稳定，会发生自发跃迁，穿越禁带（带隙）重新落回低能级的价带，并与其中的空穴结合。
- 自发辐射与发光：在这一辐射复合过程中，电子释放掉多余的能量。该能量以光子的形式向外辐射，这种物理现象称为自发辐射，从而实现了电能向光能的直接转换。
五、性能决定因素
LED 的发光特性主要受半导体材料物理性质的制约，其核心逻辑如下：
- 光色（波长）的本质：带隙宽度（$E_g$）是决定 LED 发射谱中心波长的首要因素。根据量子力学公式 $E = h\nu$（光子能量与频率成正比）以及 $c = \lambda\nu$（频率与波长成反比），可以推导出：带隙越大，复合释放的光子能量越高，对应的发光波长 $\lambda$ 越短。
- 高带隙材料辐射高能粒子，光色偏向蓝/紫光；
- 低带隙材料辐射低能粒子，光色偏向红/黄光。
- 材料能带调控：通过在 III-V 族基材中掺入不同的族内元素（如用铝 Al 增加带隙，或用铟 In 减小带隙），可以实现对禁带宽度的精确调节，从而覆盖从紫外到红外的整个光谱范围。
- 光谱宽度（单色性）：虽然带隙决定中心波长，但由于导带和价带在晶体中并非单一能级，而是具有一定能量分布的准连续带，电子与空穴的复合发生在一定的能量区间内。因此，LED 的发射光谱并非绝对的单色谱，而是具有一定半波宽（FWHM）的窄带光谱。
