CIE标准照明体

CIE标准照明体(CIE Standard Illuminants)是国际照明委员会(CIE)定义的“理论光源光谱功率分布(SPD)数据”,并非实际物理光源,而是为颜色测量、光学测试提供统一基准的标准化数据。其涵盖多种类型,分别对应不同的自然光源或人工光源场景,如标准照明体 A、B 和 C 于 1931 年引入,分别表示钨丝灯(白炽灯)、直射阳光和平均昼光; D系列(1967 年)代表日光的变化; 标准照明体E 表示能量等值的照明灯; F系列(2004 年)对应不同荧光灯光谱;LED 系列(2018 年)是 CIE 专为 LED 光源制定的独立标准体系。
注:CIE标准照明体是规定光谱功率分布的抽象光辐射体,而标准光源是能实现该光谱分布的实际物理光源。

标准照明体A
用于代表典型的钨丝白炽灯照明,色温为 2856 K。其光谱为连续光谱,在可见光范围内,长波端的相对能量高于短波端,因此呈现暖色调。

标准照明体 B
用于近似代表正午直射阳光,相关色温约为 4874 K。由于它对自然日光光谱的模拟较差,现已主要具有历史意义;日光相关的色度学应用通常采用 D 系列。

标准照明体C
于代表平均日光,相关色温约为 6774 K,历史上可通过对 A 光源滤光来近似实现。它对自然日光的模拟较差,尤其是在紫外和短波区域,因此日光相关应用通常采用 D 系列。

图1:标准照明体A、B、C的相对光谱功率分布图

(图像来源:https://en.wikipedia.org/wiki/Standard_illuminant#Illuminant_series_LED)

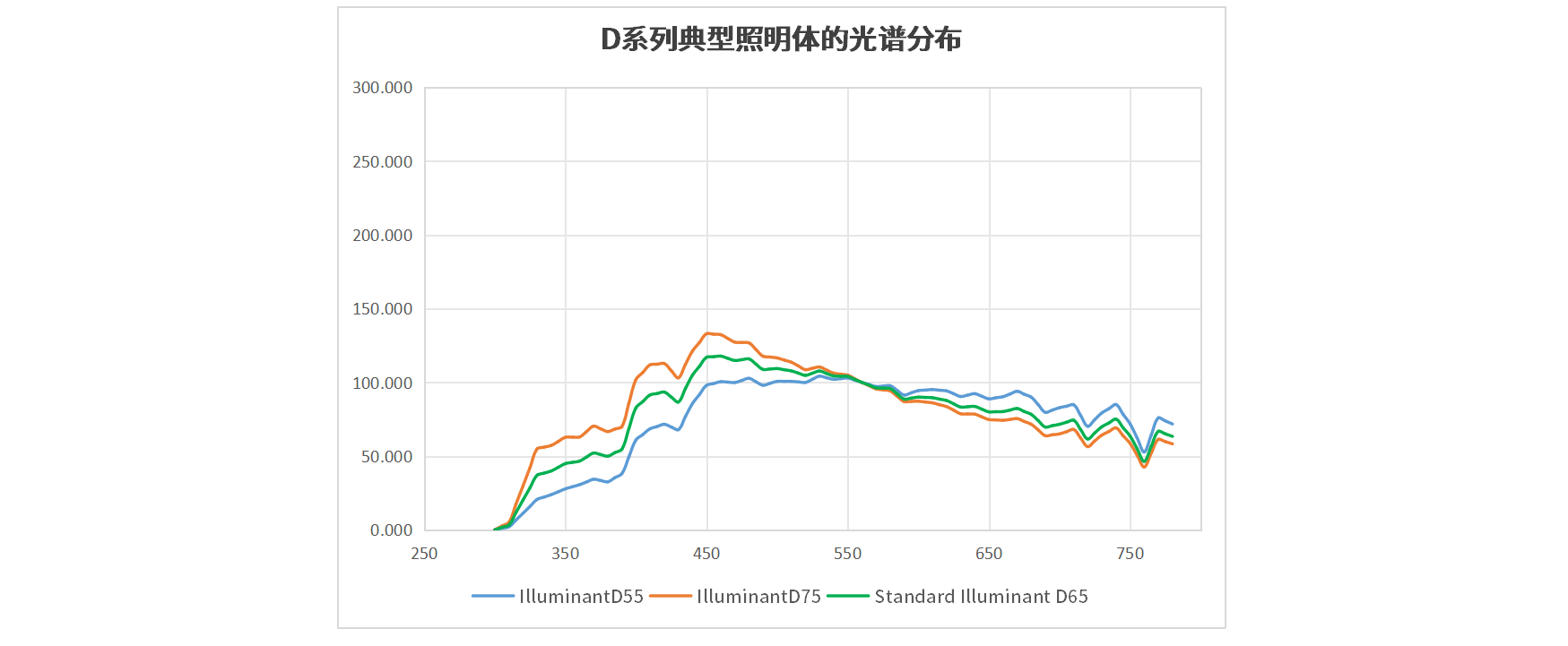

标准照明体D
D 系列表示不同相关色温下的标准日光光谱,其相对光谱功率分布基于日光测量数据建立,数据范围为 300–830 nm。这些光谱包含紫外及可见光部分,描述的是标准化日光条件,并不等同于特定地点、时间或天气下的实际日光。
典型照明体:

  • D65 (CCT 6504 K):代表平均全天空昼光,其相关色温约为 6504 K。光谱重心向短波(蓝光)方向偏移,其蓝光与紫外能量充沛,视觉上呈现出中性偏冷的特征,是全球最通用的日光模拟基准。
  • D55 (CCT 5503 K):代表正午阳光,相关色温约为 5503 K。光谱分布在长短波间趋于均衡,相比 D65,其蓝光比例降低,红黄光能量增强,视觉感官更趋于中性偏暖,符合印刷与图文行业对纸质介质的评价需求。
  • D75 (CCT 7504 K):代表偏蓝的北天空光,相关色温约为 7504 K。其光谱能量高度集中于短波区域。

标准照明体F

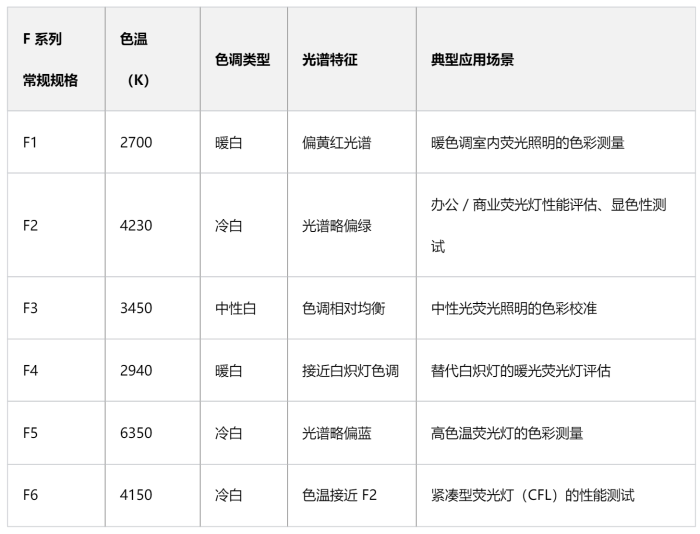

旨在代表各类荧光灯光照环境,其光谱特征由稀土荧光粉产生的非连续线状发射峰与连续光谱叠加而成。该系列包含 12 种标准光谱(F1-F12),主要用于评估产品在商业或办公室内等人工光源下的色彩表现。
典型照明体:

  • F2 (CCT 4230 K):代表典型的冷白荧光灯(CWF),是办公环境中最常见的标准照明基准,光谱分布表现出明显的中性偏冷倾向。
  • F7 (CCT 6500 K):代表宽带昼光型荧光灯,旨在模拟日光色温,常用于显色性要求较高的工业检验环境。
  • F11 (CCT 4000 K):代表典型的三基色荧光灯(TL84),通过三个窄波段发射峰实现较高的发光效率,是现代全球零售业卖场常用的标准对比光源。
  • F12(CCT 3000K):代表典型的暖白三基色荧光灯(U30),以窄波段发射峰为特征,具有柔和的暖色调光色,常用于营造温馨舒适的商业零售、餐饮或居家照明环境。

标准照明体E
标准照明体 E 是一种理想化的等能辐射体,在整个可见光谱(380–780 nm)范围内,其光谱辐出度(以 $M_{e,\lambda}$ 计)为恒定值。在CIE XYZ颜色空间中,它的色度坐标为 $(1/3, 1/3)$。其并非黑体,本身不具备色温,但可以用相关色温为 5455K 的 D 系列照明体来近似模拟。

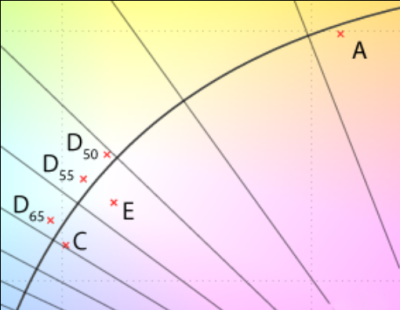

CIE 1931 色度图:典型标准照明体的色度坐标分布

(图像来源:https://en.wikipedia.org/wiki/Standard_illuminant#/media/File:Planckian-locus-whitepoints-crop.png)
标准照明体 E 位于普朗克轨迹(黑体轨迹)下方,其相关色温(CCT)与 D55 大致相同。

LED照明系列
随着 LED 照明的日益普及,CIE 于 2018 年正式发布了专门针对 LED 光源的系列标准照明体(CIE 15:2018)。该系列基于不同技术路线的典型 LED 光谱设计,主要包含以下类别:

  • LED-B 类:模拟蓝光激发荧光粉型 LED 的光谱,涵盖暖白到冷白的常用色温。
  • LED-V 类:模拟紫光激发荧光粉型 LED 的光谱,紫外成分略高,适用于对特殊材料的颜色评价。
  • LED-R 类:模拟红、绿、蓝三色芯片直接合成的 LED 光谱,光谱呈现明显的分立峰值。
