定义
最大成像圆（Max Image Circle，MIC）是镜头在像平面上形成的最大圆形成像区域，其直径称为成像圆直径（Image Circle Diameter）。MIC用于表征镜头对图像传感器的覆盖能力，是镜头与传感器匹配的重要光学参数。

实际工程中，MIC通常指满足系统成像要求的有效覆盖范围，而非单纯的光照覆盖范围。虽然光线可能到达更大的区域，但超出MIC范围的部分往往因照度衰减、像差增大或像质下降而无法满足成像要求。对于常规成像系统，MIC应覆盖传感器整个有效感光区域；否则可能产生暗角、视场损失或图像裁切等现象。

MIC与传感器靶面的匹配
镜头形成的像场通常为圆形，而图像传感器为矩形，因此成像圆与传感器之间存在不同的覆盖关系。
假设：

• $\Phi$：MIC直径
• $W$：传感器宽度
• $H$：传感器高度
• $D$：传感器对角线长度

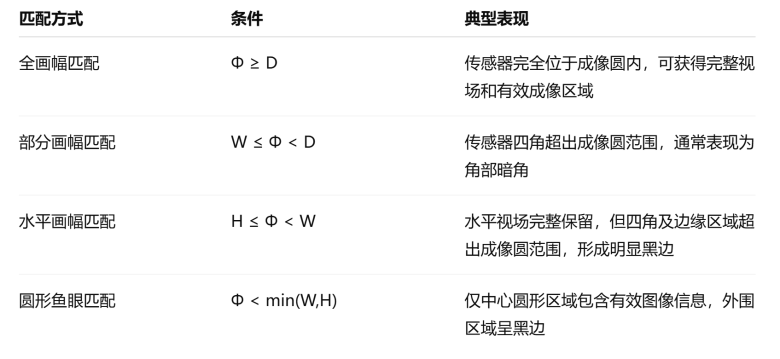

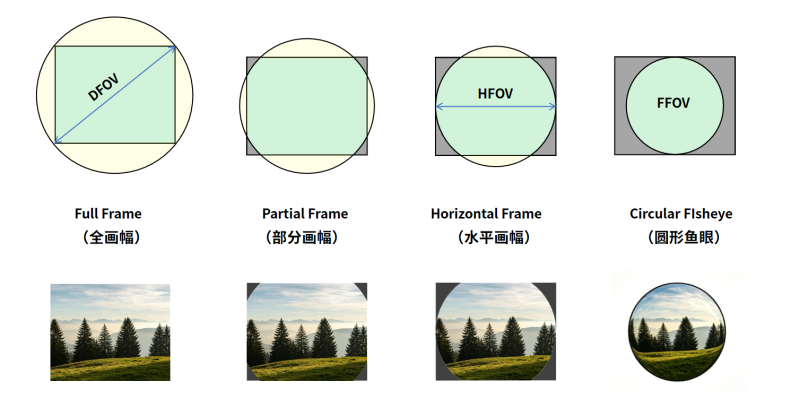

根据 $\Phi$ 与 $W$、$H$、$D$ 之间的关系，MIC与传感器靶面的匹配会出现如下不同状态：

选型与设计要求
镜头与图像传感器匹配时，MIC应能够完全覆盖传感器有效感光区域。对于常规成像系统，MIC通常不小于传感器靶面对角线长度，以保证全视场范围内获得有效成像。
实际设计中，MIC通常大于传感器对角线尺寸，并预留一定覆盖余量，以补偿传感器贴装偏心、镜头装配公差、OIS位移以及温度变化等因素引起的成像偏移。
因此，MIC选型不仅需要考虑传感器尺寸，还应结合系统公差等进行综合评估。
