CMS 眩光是指车载摄像头监控系统（CMS）在行车场景中受强光直射或反射时，光在镜头透镜表面及镜筒内部发生多次非预期反射与散射，进而导致成像整体对比度下降、出现大面积亮斑的光学干扰现象；法规标准对此制定明确要求，可保障车载 CMS 在逆光、对向车灯照射等强光工况下，仍能清晰识别路况、有效规避行车安全风险。

（图像来源：https://commons.wikimedia.org/wiki/File:Partial_eclipse_visible_in_lens_flare_in_Caen_2025-03-29.jpg）
（图像来源：https://commons.wikimedia.org/wiki/File:07_Driving_in_fog_-_car_in_low_visibility_dangerous_weather_conditions.jpg）

法规标准要求：（GB 15084 4.3.2.8）
光晕和镜头眩光区域应不大于所显示影像面积的25%。

测试方法：

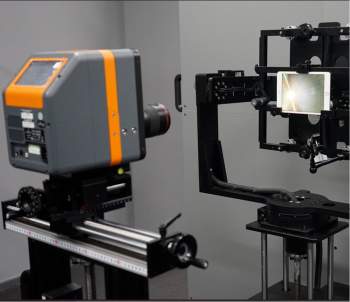

环境搭建：
环境参数设置：
摄像机与眩光光源的位置参考：
以黑卡为背景，移动摄像机使眩光点光源相对摄像机呈现30-34 arcmin的张角，转动相机，确定眩光最大时的角度。
设备推荐：
自动化图卡切换支架测试系统、眩光光纤点光源、3%反射率测试卡、 二维成像亮度计、RIQA-CMS 图像质量分析软件、显示器和亮度计移动支架

操作步骤：
摄像头侧：

1. 图卡切换至黑卡；
2.调整摄像机，使摄像机光轴垂直于图卡 ；
3.调整点光源与摄像机光距离，使光源相对摄像机光的张角为30-34 arcmin；
4.打开眩光点光源调整光源亮度，使眩光点光源亮度为5M- 10M cd/㎡；
5. 调整光源与摄像机光夹角，观察监视器屏幕即出现最大摄像头伪影情况。

监视器侧：

1. 调整监视器及成像亮度计的参考镜头，使参考镜头对监视器的倾角等于监视器的设计观看倾角Θmonitor/D；
2.关闭其它的光源，使显示器侧环境亮度低于10 lx；
3.使用成像亮度计拍摄样张。

软件分析与结果解读：

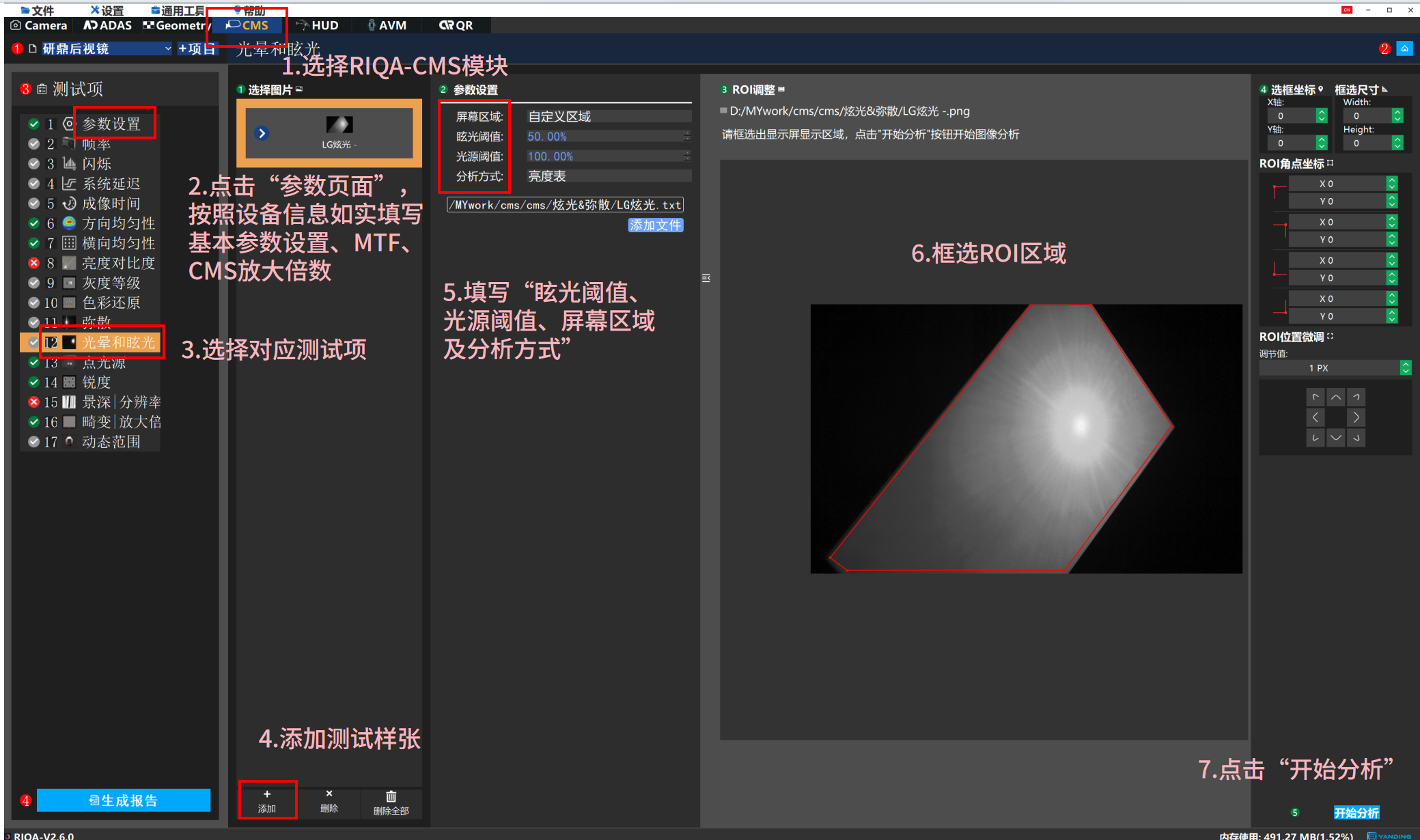

使用RIQA软件（研鼎自研的图像质量软件）分析测试样张。

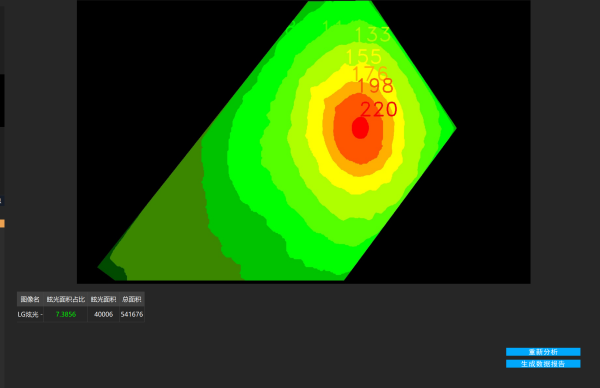

RIQA软件分析后会输出眩光面积占比与眩光区域的总像素的数据结果。眩光区域指监视器画面内，眩光信号亮度大于眩光诱导最大亮度一半的成像区域；眩光面积占比为该区域占整个监视器画面的百分比。
以上图数据为例，其眩光面积占比小于法规标准要求的25%，因此，该样品经测试验证符合要求。
